PC/ABS 上の MS ポリマー接着剤: 接着が失敗する理由と修復方法

一般に MS ポリマー接着剤と呼ばれるシラン変性ポリエーテルは、反応性シラン基でキャップされた柔軟なポリエーテル主鎖上に構築された湿気硬化型エラストマーです。ガラスと金属を容易に接着し、多くの場合プライマーなしで凝集破壊を達成しますが、PC、ABS、および PC/ABS ブレンドでは、これらのプラスチックが極性官能基を持っているにもかかわらず、同じ配合では性能が劣ることがよくあります。

MS ポリマー接着剤がガラスや金属をうまくグリップする理由

ガラスと金属に対する強力なパフォーマンスは 2 つのメカニズムで説明されており、これらを理解することが PC/ABS の不足を理解する鍵となります。

PC/ABS が同じ化学薬品に耐性がある理由

PC と ABS はポリプロピレンのような典型的な低表面エネルギープラスチックではありませんが、MS ポリマー接着剤では依然としてそれらの接着が不十分です。その理由を 4 つのインターフェイス レベルの要因で説明します。

Sika の特許がギャップにどのように対処するか

国際的な大手接着剤メーカーは、エンジニアリングプラスチックに対する MS ポリマー接着剤の特許取得済みの修正の開発に何年も費やしてきました。 Sika の 2 つの特許は、現在の技術水準を示しています。

EP 3684872B1 の配合物では、アミノシラン S1 および S2 のアミノ官能基が別々の反応経路を通じて基材表面に化学的に結合する一方、それらのアルコキシ基は硬化中に MS ポリマー主鎖の末端シラン基と共反応し、接着剤を基材に化学的に固定します。低分子添加剤ではなく高分子量の液体ポリマーである高分子可塑剤は、柔軟性と凝集力を向上させると同時に、接着しにくい基材上での濡れ挙動を調整し、接着剤鎖とプラスチック間の界面相互拡散を促進します。同じ配合は ABS を超えて優れた性能を発揮し、PP や PE などのポリオレフィン、EPDM ゴム、PMMA、PVDF コーティングにも拡張されます。

US 9708517 のアプローチでは、エトキシメルカプトシランのチオール基 (-SH) は反応性が高く、金属とプラスチックの両方の表面に対して強い親和性を持ち、接着剤と基材の間に強固な化学架橋を形成します。触媒はシランの加水分解と縮合を促進し、塩基性促進剤は界面反応をさらに促進します。

樹脂レベルの修正: 南京清斉産の国産 MS 樹脂

どちらのシランベースの特許ルートも高価なシランカップリング剤に依存しているため、MS ポリマー接着剤のコストが上昇し、依然として性能の上限が残っています。より根本的な修正は、MS 樹脂自体を変更することです。 MS 樹脂の大手メーカーである日本のカネカは、ベース MS 樹脂と、MA シリーズ ハイブリッド シラン樹脂のアクリル変性 MS 樹脂をブレンドしています。アクリルセグメントは、PC/ABS 自体の極性基との分子間引力を高めるカルボニルおよびエステル極性単位を導入し、樹脂ソースでの界面親和性を向上させます。

ハイエンドのMS樹脂は長年、カネカやドイツのワッカーケミーなどの国際企業が独占しており、価格が高止まりしており、世界的な不安定な時期に中国の接着剤メーカーはサプライチェーンのリスクにさらされている。

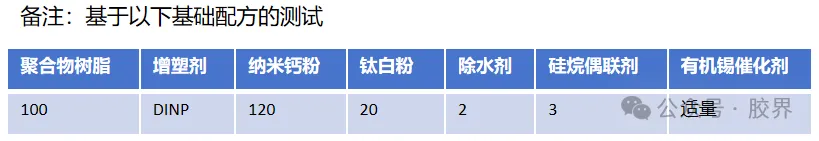

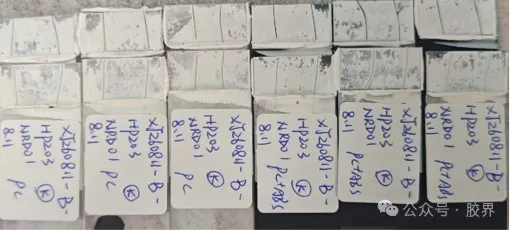

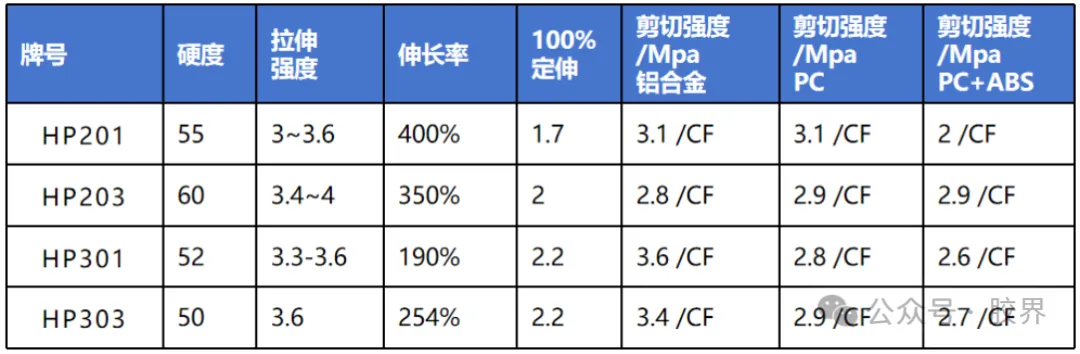

Nanjing Tsingqi New Materials は、2026 年 9 月 15 日から 17 日まで上海国際接着剤およびシーラント展示会で TSINGO SMP シラン変性ポリエーテル樹脂シリーズを展示します。来場者は樹脂ラインについて詳しく学び、無料サンプルをリクエストできます。

これがフォーミュレーターにとって何を意味するか

MS ポリマー接着剤を PC/ABS に接着する難しさは、界面科学における 3 つの相互作用要因、つまり湿潤性、化学的適合性、および界面反応性によって決まります。アミノシランまたはメルカプトシランを使用する添加剤ベースの特許ルートはギャップの一部を埋めることができますが、樹脂レベルの修飾は相溶性の問題を根本的に解決します。有能な国産 MS 樹脂を選択することは、性能の限界をはるかに超えていると同時に、より安全で自立したサプライ チェーンへの一歩でもあります。

MS ポリマー接着剤はプライマーなしで PC/ABS を接着できますか?

標準的な MS ポリマー接着剤は一般に、助けがなければ PC/ABS への長期にわたる信頼性の高い接着を実現できません。プライマーレスの性能には、米国特許第 9708517 号のメルカプトシランと触媒システム、またはこれらの基材用に設計された樹脂などの配合変更が必要です。

MS ポリマー接着剤の場合、ABS は PC よりも接着しにくいですか?

どちらも難しいですが、理由は異なります。 PC の極性カーボネート基は硬い芳香族主鎖内で立体的に保護されていますが、ABS の表面化学は非極性ブタジエン相が表面に向かって移動するため不均一です。

なぜ高分子可塑剤が MS ポリマー接着剤による困難なプラスチックの接着に役立つのでしょうか?

低分子可塑剤とは異なり、高分子量ポリマー可塑剤は、低親和性表面での接着剤の濡れ挙動を調整し、接着剤鎖とプラスチック基材の間の相互拡散を促進し、硬化した接着剤を単に軟化させるのではなく界面結合を強化します。

射出成形により PC/ABS の接着が難しくなるのはなぜですか?

射出成形に使用される離型剤と潤滑剤は部品の表面に移行し、表面エネルギーを低下させ、接着剤と基板間の直接接触を妨げる薄い汚染層を形成します。
